Warnung!

• Tragen Sie während des gesamten Ausrichtungsvorgangs eine Schutzbrille.
• Vermeiden Sie es, das Klebeband direkt an einem der Spiegel zu befestigen.
• Weniger als 15% der maximalen Leistung (nicht Min.) sollten ausreichen, um eine deutliche Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Achten Sie immer darauf, dass der Weg zwischen Laser und Ziel frei ist. Es dürfen sich keine Fremdkörper zwischen dem Laser und dem Ziel befinden. Schließen Sie vor dem Abfeuern des Lasers immer die Abdeckung. Schauen Sie während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Der von der Laserröhre ausgestrahlte Laser prallt von Spiegel 1 ab und wird von Spiegel 2 reflektiert. Das bedeutet, dass die Laserröhre, wenn sie richtig auf Spiegel 1 ausgerichtet ist, beim Ausrichten von Spiegel 1 auf Spiegel 2 ausgerichtet wird.

Benötigte Werkzeuge: Abdeckband

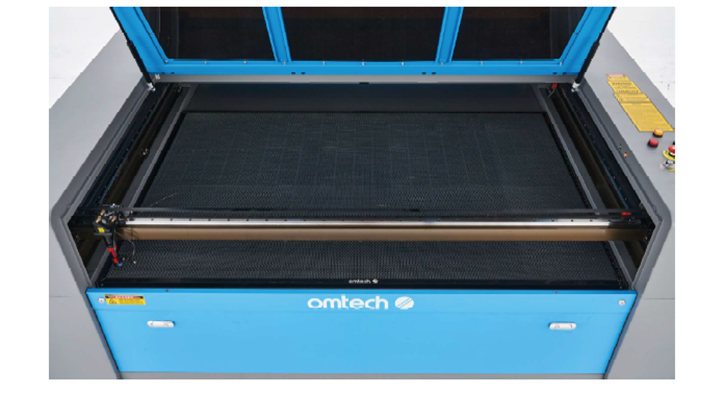

Schritt 1: Verwenden Sie die Richtungspfeile auf dem Bedienfeld, um Spiegel 2 entlang der Y-Achse zur Rückseite des Bettes zu schicken.

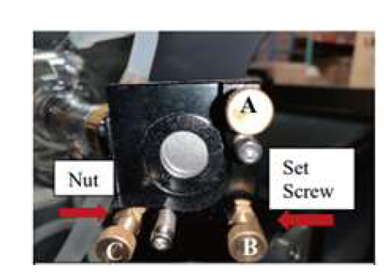

Cooper-Schrauben: Stellschraube für Spiegel 2
Schwarzer Rahmen: Spiegel 2 Rahmen
Zentraler Spiegel: Spiegel 2

Schritt 2: Kleben Sie ein Stück Abdeckband auf den Rahmen des Spiegels.

Schritt 3: Setzen Sie eine Schutzbrille auf, schalten Sie das Gerät ein und stellen Sie die Leistungsstufe auf 15 % der maximalen Leistung oder weniger ein.

Schritt 4: Schließen Sie die Abdeckung.

Schritt 5: Zünden Sie den Laser.

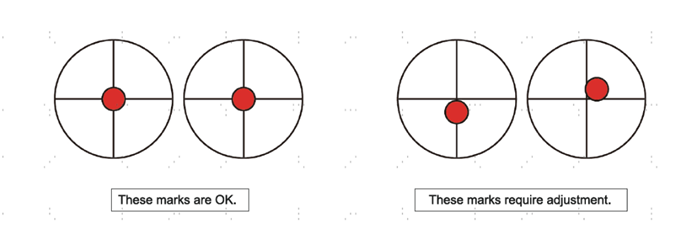

Schritt 6: Überprüfen Sie, ob sich das eingebrannte Loch auf dem Band in der Mitte befindet.

Falls nicht,

Schritt 7: Unterbrechen Sie die Stromzufuhr zu Ihrem Laser und öffnen Sie die hintere Zugangsklappe, um Spiegel 1 wie abgebildet freizulegen.

Hinweis: Wenn das letzte eingebrannte Loch weit von der Markierung abweicht, müssen Sie möglicherweise die Befestigungsschrauben von Spiegel 1 lockern, um ihn in eine bessere Position zu bringen, bevor Sie die Stellschrauben feinjustieren.

Silberne Bolzen: Befestigungsbolzen
Kupferschrauben: Gewindestift

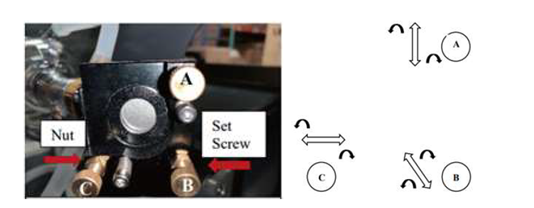

Schritt 8: Drehen Sie die Gewindestifte an Spiegel 1 vorsichtig, um den Winkel und die Position von Spiegel 1 einzustellen.

Anmerkung:

• Mit jeder Schraube wird eine andere Position oder ein anderer Winkel eingestellt.
• Achten Sie darauf, welche Schraube Sie einstellen und in welche Richtung Sie die Einstellung vornehmen.
• Drehen Sie die Schraube nicht mehr als ¼ Umdrehung auf einmal. Testen Sie die Position des Lasers nach jeder Einstellung, um die Wirkung jeder Änderung zu erfahren.

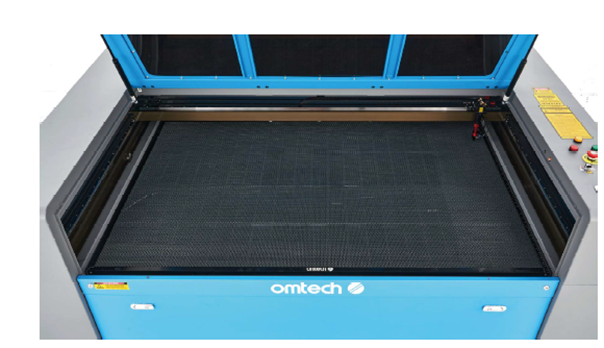

Schritt 10: Wenn Spiegel 1 eingestellt ist, verwenden Sie die Richtungspfeile auf dem Bedienfeld, um Spiegel 2 entlang der Y-Achse an die Vorderseite des Bettes zu schicken.

Schritt 11: Befestigen Sie ein weiteres Stück Klebeband am Rahmen von Spiegel 2.

Schritt 12: Wiederholen Sie die Schritte 2-9, bis sich das eingebrannte Loch von Spiegel 2 in der Mitte des Klebebandes befindet.
