Warnung!

• Tragen Sie während des gesamten Ausrichtungsvorgangs eine Schutzbrille.
• Vermeiden Sie es, das Klebeband direkt auf dem Spiegel anzubringen.
• Weniger als 15 % der maximalen Leistung (nicht der Mindestleistung) sollten ausreichen, um eine deutliche Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Vergewissern Sie sich immer, dass der Weg zwischen dem Laser und dem Ziel frei ist. Es dürfen sich keine Fremdkörper zwischen dem Laser und dem Ziel befinden. Schließen Sie vor dem Abfeuern des Lasers immer die Abdeckung. Schauen Sie während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Der von Spiegel 1 reflektierte Laserstrahl trifft dann auf Spiegel 2. Das heißt, wenn die Laserröhre richtig auf Spiegel 1 ausgerichtet ist und Spiegel 1 auf Spiegel 2 ausgerichtet ist, wird sie durch Ausrichten von Spiegel 2 auf Spiegel 2 ausgerichtet.

Benötigte Werkzeuge: Abdeckband

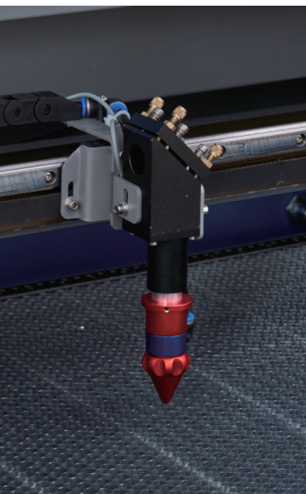

Schritt 1: Kleben Sie ein Stück Abdeckband auf den Rahmen von Spiegel 3.

Cooper-Schrauben: Spiegel 3 Stellschraube
Schwarzer Rahmen: Rahmen von Mirror 3

Schritt 2: Setzen Sie eine Schutzbrille auf, schalten Sie das Gerät ein und stellen Sie die Leistungsstufe auf 15 % der maximalen Leistung oder weniger ein.

Schritt 3: Schließen Sie die Abdeckung.

Schritt 4: Zünden Sie den Laser.

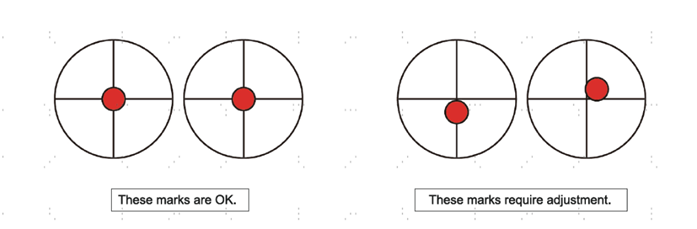

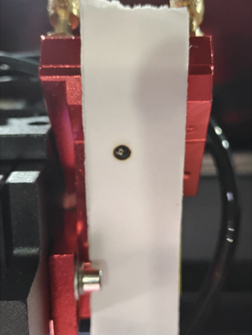

Schritt 5: Überprüfen Sie, ob das eingebrannte Loch auf dem Klebeband in der Mitte liegt.

Wenn nicht:

Schritt 6: Schalten Sie die Stromzufuhr zu Ihrem Laser ab.

Hinweis: Wenn das letzte eingebrannte Loch weit von der Markierung abweicht, müssen Sie möglicherweise die Befestigungsschrauben von Spiegel 2 lösen, um ihn in eine bessere Position zu schieben, bevor Sie die Stellschrauben feinjustieren.

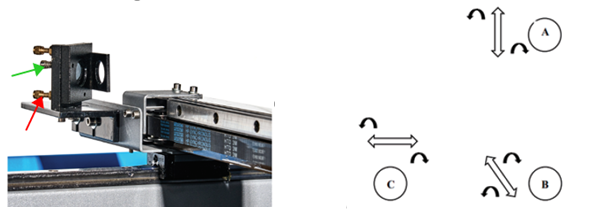

Schritt 7: Drehen Sie die Gewindestifte an Spiegel 2 vorsichtig, um den Winkel und die Position von Spiegel 2 einzustellen.

Beachten Sie:

• Mit jeder Schraube wird eine andere Position oder ein anderer Winkel eingestellt.
• Achten Sie darauf, welche Schraube Sie einstellen und in welche Richtung Sie die Einstellung vornehmen.
• Drehen Sie die Schraube nicht mehr als ¼ Umdrehung auf einmal. Testen Sie die Position des Lasers nach jeder Einstellung, damit Sie die Auswirkungen jeder Änderung kennenlernen.

Silberne Schrauben: Gewindestifte
Cooper-Schrauben: Montageschrauben

Schritt 8: Wenn Sie mit der Einstellung der Stellschrauben von Spiegel 2 fertig sind, wiederholen Sie die Schritte 2-7, bis das eingebrannte Loch genau in der Mitte des Bandes von Spiegel 3 liegt.
