Warnung!

• Tragen Sie während des gesamten Ausrichtungsvorgangs eine Schutzbrille.
• Vermeiden Sie es, das Klebeband direkt an einem der Spiegel zu befestigen.
• Weniger als 15% der maximalen Leistung (nicht Min.) sollten ausreichen, um eine deutliche Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Achten Sie immer darauf, dass der Weg zwischen Laser und Ziel frei ist. Es dürfen sich keine Fremdkörper zwischen dem Laser und dem Ziel befinden. Schließen Sie vor dem Abfeuern des Lasers immer die Abdeckung. Schauen Sie während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Ein perfekt ausgerichteter Laserpfad ist für die Gesamtleistung Ihres Gravierers von größter Bedeutung. Jedes Gerät der Cabinet-Serie wird vor der Auslieferung einer vollständigen Strahlausrichtung unterzogen.

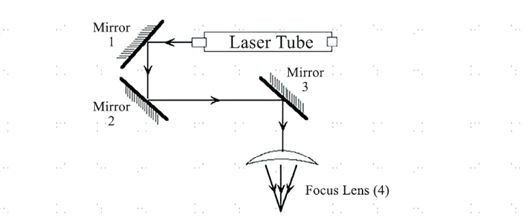

Sie sollten jedoch die Ausrichtung bei der Ankunft und während des normalen Betriebs etwa wöchentlich selbst überprüfen. Die Grundlagen der Ausrichtung entnehmen Sie bitte dem nachstehenden Diagramm.

Benötigte Werkzeuge: Abdeckband

Ausrichten der Laserröhre:

Die Laserröhre sendet den Laserstrahl aus, der an Spiegel 1 abprallt. Führen Sie die folgenden Schritte aus, um zu überprüfen, ob der Laser den Spiegel 1 genau in der Mitte trifft.

Schritt 1: Setzen Sie eine Schutzbrille auf und öffnen Sie die hintere Zugangsklappe, um die Laserröhre und Spiegel 1 freizulegen.

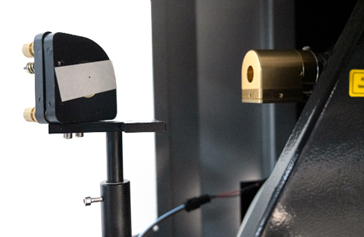

Schritt 2: Kleben Sie ein Stück Abdeckband auf den Rahmen des Spiegels.

Schritt 3: Schalten Sie das Gerät ein und stellen Sie die Leistungsstufe auf 15 % der maximalen Leistung oder weniger ein.

Schritt 4: Schließen Sie die Abdeckung.

Schritt 5: Zünden Sie den Laser.

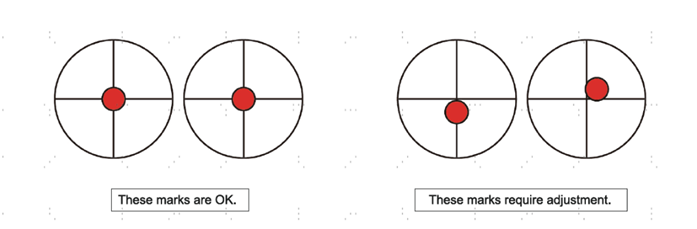

Schritt 6: Überprüfen Sie, ob sich das eingebrannte Loch auf dem Klebeband in der Mitte befindet.

Wenn die Markierung nicht zentriert ist:

Schritt 7: Schalten Sie die Stromzufuhr zu Ihrem Laser ab.

Schritt 8: Richten Sie die Laserröhre vorsichtig in ihren Halterungen aus, indem Sie die Schrauben lockern.

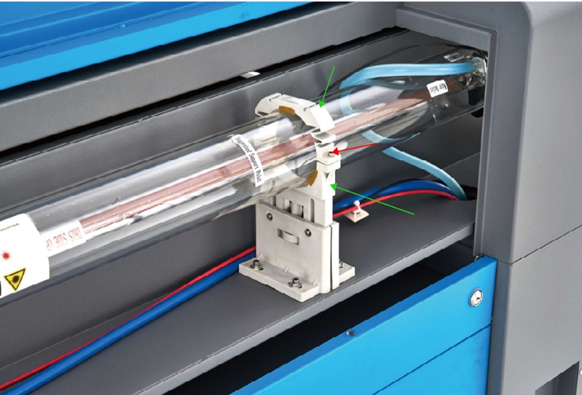

Der mit dem roten Pfeil gekennzeichnete Teil: Schraube der Halterung
Das durch die grünen Pfeile gekennzeichnete Teil: Halterung

Achtung!

• Achten Sie darauf, dass Sie die Schrauben nicht zu weit lösen und nicht zu fest anziehen. Stellen Sie immer nur einen Ständer auf einmal ein.
• Verwenden Sie Unterlegscheiben aus Gummi, um den Ständer anzuheben, oder entfernen Sie die vorhandene Unterlegscheibe. Dadurch wird die Position des Lasers auf der Halterung gesenkt.
• Sobald die Höhe der Laserröhre eingestellt ist, müssen Sie die Ausrichtung der Spiegel 1, 2 und 3 überprüfen.

Schritt 9: Wiederholen Sie nach der Einstellung der Röhre die Schritte 2-8, bis das eingebrannte Loch genau in der Mitte des Bandes liegt.
