Achtung!

• Trennen Sie das Graviergerät vor der Reinigung von der Stromversorgung.
• Wischen Sie die Oberflächen nach der Reinigung vollständig trocken.
• Lassen Sie NIEMALS Wasser in Kontakt mit den elektronischen Elementen kommen.
• Achten Sie bei den folgenden Schritten darauf, dass Sie die Linsenoberfläche nicht direkt mit den
• änden oder einer schmutzigen, öligen oder scheuernden Oberfläche berühren. Verwenden Sie nur linsensichere Handschuhe oder Kleidung.

Häufigkeit der Reinigung: Täglich, nach jedem Gebrauch*

*Die Häufigkeit, mit der Sie Ihre Fokussierlinsen reinigen müssen, hängt davon ab, was Sie gravieren möchten. Wir empfehlen jedoch, das Objektiv nach jedem Gebrauch zu reinigen, um optimale Ergebnisse zu erzielen.

Benötigte Werkzeuge:

• Luft unter Druck
• Sechskant-Schlüssel
• Wattestäbchen
• Objektivreinigungsflüssigkeit
• Linsensicheres Tuch/Tuch

Schritt 1: Stellen Sie die Arbeitsfläche etwa 10 cm (4 Zoll) unter die Unterseite der Linsendüse.

Schritt 2: Bringen Sie den Laserkopf in die Mitte der Arbeitsfläche und legen Sie ein Tuch unter den Linsenhalter, um ihn zu schützen, falls er sich aus der Halterung löst.

Schritt 3: Schrauben Sie den Linsenhalter ab, indem Sie ihn nach links drehen.

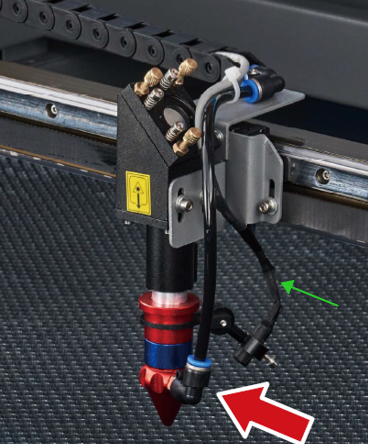

Schritt 4: Entfernen Sie die Anschlüsse des Druckluftschlauchs und der Laserführung, falls solche vorhanden sind.

Das mit dem roten Pfeil gekennzeichnete Teil: Luftunterstützungsschlauch

Das mit dem grünen Pfeil gekennzeichnete Teil: Laserführung

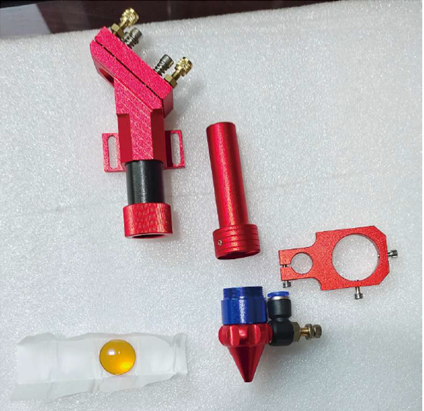

Schritt 5: Sobald Sie das Objektiv über dem sauberen Reinigungstuch positioniert haben, nehmen Sie es aus dem Objektivhalter, indem Sie den Objektivhalter vorsichtig drehen und das Objektiv samt O-Ring auf das Reinigungstuch fallen lassen.

Schritt 6: Untersuchen Sie den O-Ring des Objektivs und reinigen Sie ihn bei Bedarf mit einem Wattestäbchen und Objektivreinigungsflüssigkeit.

Schritt 7: Entfernen Sie groben Staub von der Linse so gut wie möglich mit Hilfe von Druckluft.

Schritt 8: Untersuchen Sie die Oberflächen des Objektivs. Wenn es gereinigt werden muss, spülen Sie die Oberflächen zunächst mit Linsenreinigungsflüssigkeit.

Schritt 9: Halten Sie die Linse mit einem Linsenreinigungstuch am Rand fest und verwenden Sie einen Tropfen Linsenreinigungsflüssigkeit. Halten Sie das Objektiv schräg und spülen Sie beide Oberflächen ab, um den Schmutz abzuspülen.

Schritt 10: Legen Sie das Objektiv auf ein sauberes Reinigungstuch und tragen Sie etwas Objektivreinigungsflüssigkeit auf eine Seite des Objektivs auf. Lassen Sie die Flüssigkeit etwa eine Minute lang einwirken und wischen Sie sie dann vorsichtig mit den in der Flüssigkeit getränkten Linsenreinigungstüchern ab. Trocknen Sie diese Seite der Linse mit trockenen Linsenreinigungstüchern ab.

Schritt 11: Wiederholen Sie den gleichen Reinigungsvorgang auf der anderen Seite des Objektivs.

Verwenden Sie das gleiche Reinigungstuch NIEMALS zweimal. Der beim ersten Mal angesammelte Staub könnte beim zweiten Mal die andere Seite des Objektivs zerkratzen.

Schritt 12: Untersuchen Sie die Oberflächen des Objektivs erneut. Wiederholen Sie den obigen Vorgang, bis kein Staub oder Schleier mehr vorhanden ist.

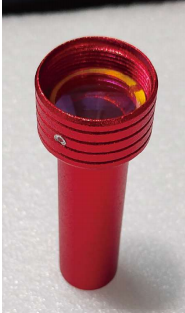

Schritt 13: Setzen Sie das Objektiv vorsichtig in die Halterung ein, wobei die abgerundete, konvexe Seite nach oben zeigen muss. Legen Sie den O-Ring oben auf die Linse.

Schritt 14: Bauen Sie das Objektiv und die Laserkopfaufsätze vorsichtig in umgekehrter Reihenfolge wieder zusammen.
