Warnung!

• Tragen Sie während des gesamten Ausrichtungsvorgangs eine Schutzbrille.
• Vermeiden Sie es, das Klebeband direkt auf dem Spiegel zu befestigen.
• Weniger als 15% der maximalen Leistung (nicht der minimalen) sollten ausreichen, um eine deutliche Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Vergewissern Sie sich immer, dass der Weg zwischen dem Laser und dem Ziel frei ist. Es dürfen sich keine Fremdkörper zwischen dem Laser und dem Ziel befinden. Schließen Sie vor dem Abfeuern des Lasers immer die Abdeckung. Schauen Sie während dieses Vorgangs nicht direkt durch die Abdeckung in den aktiven Laser.

Benötigte Werkzeuge: Abdeckband

Der von der Laserröhre ausgestrahlte Laser prallt an den Spiegeln 1, 2 und 3 ab und durchläuft schließlich die Linse des Laserkopfes. Im Laserkopf wird er fokussiert und auf das zu bearbeitende Material geschossen.

Ausrichten von Spiegel 3 auf dem Arbeitstisch:

Schritt 1: Ziehen Sie den Luftschlauch vom Laserkopf ab.

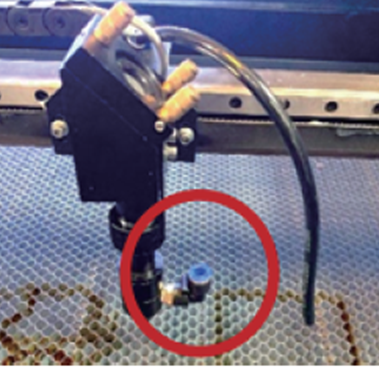

Anschluss für Hilfsluftschlauch

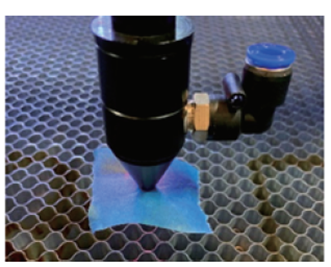

Schritt 2: Befestigen Sie ein Stück Klebeband an der Öffnung des Laserkopfs und üben Sie leichten Druck aus. Dadurch bildet sich ein Ring auf dem Klebeband, der bei der Überprüfung der Ausrichtung hilft.

Schritt 3: Setzen Sie eine Schutzbrille auf, schalten Sie das Gerät ein und stellen Sie die Leistungsstufe auf 15 % der maximalen Leistung (nicht der minimalen) oder weniger ein.

Schritt 4: Schließen Sie die Abdeckung.

Schritt 5: Zünden Sie den Laser.

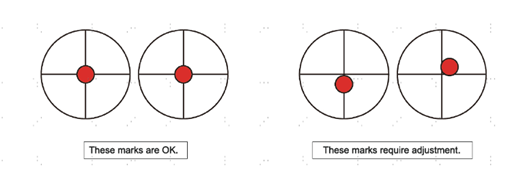

Schritt 6: Überprüfen Sie, ob sich das eingebrannte Loch auf dem Klebeband wie abgebildet in der Mitte befindet.

Falls nicht:

Schritt 7: Schalten Sie die Stromzufuhr zu Ihrem Laser ab.

Hinweis: Wenn das letzte eingebrannte Loch weit von der Markierung abweicht, müssen Sie möglicherweise die Befestigungsschrauben von Spiegel 3 lösen, um ihn in eine bessere Position zu schieben, bevor Sie die Stellschrauben feineinstellen.

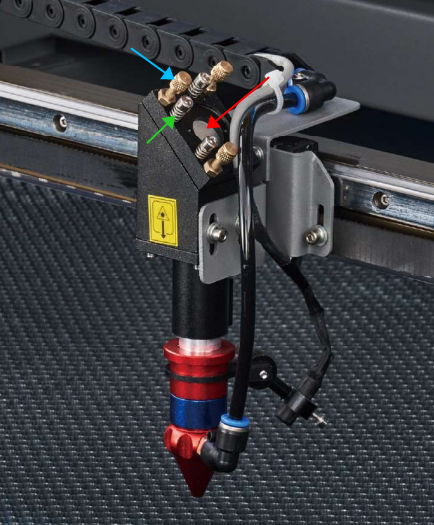

Cooper-Schrauben: Mirror 3 Stellschrauben
Silberne Bolzen: Spiegel 3 Montageschrauben
Zentraler Spiegel: Spiegel 3

Schritt 8: Drehen Sie vorsichtig die Stellschrauben an Spiegel 3, um den Winkel und die Position von Spiegel 3 einzustellen.

Beachte:

• Mit jeder Schraube wird eine andere Position oder ein anderer Winkel eingestellt.
• Achten Sie darauf, welche Schraube Sie einstellen und in welche Richtung.
• Drehen Sie die Schraube nicht mehr als ¼ Umdrehung auf einmal. Testen Sie die Position des Lasers nach jeder Einstellung, damit Sie die Auswirkungen jeder Änderung kennenlernen.

Schritt 9: Wenn Sie mit der Einstellung der Stellschrauben von Spiegel 3 fertig sind, wiederholen Sie die Schritte 3-8, bis das eingebrannte Loch genau in der Mitte des Bandes liegt.

Schritt 10: Verwenden Sie die Richtungspfeile auf dem Bedienfeld, um Spiegel 3 ganz nach rechts zu bewegen.

Schritt 11: Wiederholen Sie die Schritte 3-8, bis sich das eingebrannte Loch genau in der Mitte des Bandes befindet.
