Achtung!

• Trage während des gesamten Ausrichtungsprozesses Sicherheitsbrillen.
• Vermeide es, das Klebeband direkt am Spiegel anzubringen.
• 8 mA oder 11 % sollten ausreichen, um eine klare Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Stelle immer sicher, dass der Weg zwischen dem Laser und seinem Ziel frei ist. Lasse niemals Fremdkörper zwischen dem Laser und seinem Ziel zu. Schließe immer die Abdeckung, bevor du den Laser einschaltest. Schau während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Der Laser, der aus dem Laserrohr ausgestrahlt wird, prallt von Spiegel 1 ab und reflektiert von Spiegel 2. Das bedeutet, dass wenn das Laserrohr ordnungsgemäß mit Spiegel 1 ausgerichtet ist, das Ausrichten von Spiegel 1 es auch mit Spiegel 2 ausrichtet.

Benötigte Werkzeuge: Malerband

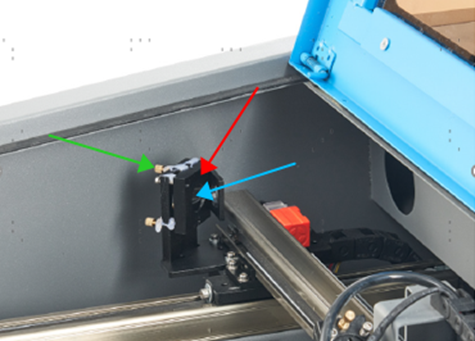

Schritt 1: Öffne die Abdeckung und bewege vorsichtig den X-Achsen-Schlitten entlang der Y-Achse, um den 2. Spiegel wie gezeigt nach hinten zu bewegen.

Der Teil, der durch den grünen Pfeil angezeigt wird: Spiegel 2 Einstellschraube
Der Teil, der durch den roten Pfeil angezeigt wird: Spiegel 2 Rahmen
Der Teil, der durch den blauen Pfeil angezeigt wird: Spiegel 2

Schritt 2: Befestige ein Stück Malerband am Rahmen des Spiegels.

Schritt 3: Setze die Sicherheitsbrille auf, schalte die Maschine ein und stelle die Leistung auf 11 % oder niedriger ein.

Schritt 4: Schließe die Abdeckung.

Schritt 5: Schieße den Laser ab.

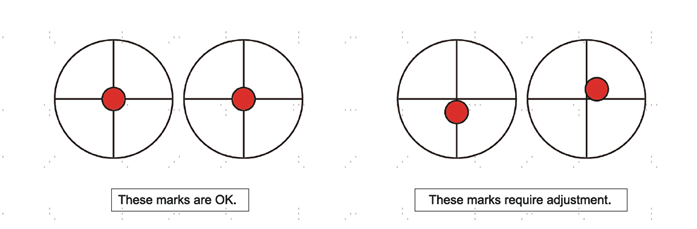

Schritt 6: Überprüfe, ob das verbrannte Loch auf dem Band in der Mitte liegt.

Falls nicht,

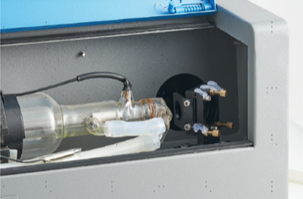

Schritt 7: Schalte die Stromversorgung deines Lasers aus und öffne die hintere Zugangstür, um Spiegel 1 freizulegen, wie gezeigt.

Hinweis: Wenn das letzte verbrannte Loch weit daneben liegt, musst du möglicherweise die Montageschrauben von Spiegel 1 lockern, um ihn in eine bessere Position zu schieben, bevor du die Einstellschrauben feinabstimmst.

Teile, die durch die roten Pfeile angezeigt werden: Montageschrauben

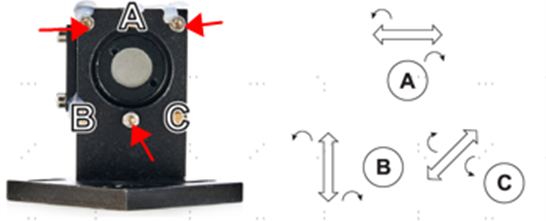

Schritt 8: Drehe vorsichtig die Einstellschrauben an Spiegel 1, um den Winkel und die Position von Spiegel 1 anzupassen.

Hinweis:

• Jede Schraube passt eine andere Position oder einen anderen Winkel an.
• Behalte im Auge, welche Schraube du justierst und die Richtung der Anpassung.
• Drehe die Schraube nicht mehr als ¼ Umdrehung auf einmal. Überprüfe die Position des Lasers nach jeder Anpassung, um die Auswirkung jeder Änderung zu erkennen.

Schritt 9: Wenn du die Einstellschrauben von Spiegel 1 fertig eingestellt hast, wiederhole die Schritte 3–8, bis das verbrannte Loch perfekt in der Mitte des Bandes liegt.

Schritt 10: Wenn Spiegel 1 gut ausgerichtet ist, ziehe die Einstellschrauben an Spiegel 1 fest.

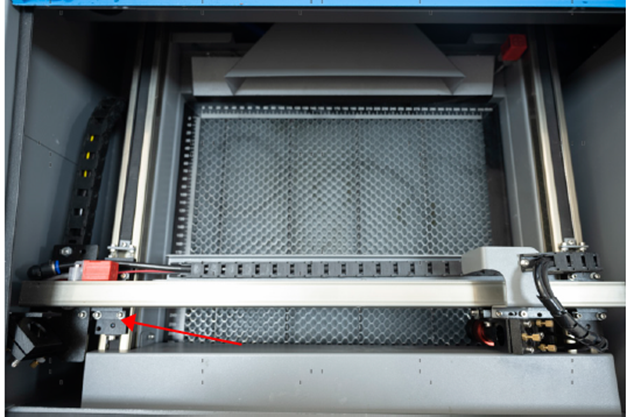

Schritt 11: Bewege vorsichtig den X-Achsen-Schlitten entlang der Y-Achse, um Spiegel 2 nach vorne zu bringen.

Der Teil, der durch den roten Pfeil angezeigt wird: Spiegel 2

Schritt 12: Befestige ein weiteres Stück Band am Rahmen von Spiegel 2.

Schritt 13: Wiederhole die Schritte 2–8, bis das verbrannte Loch auf Spiegel 2 in der Mitte des Bandes liegt.
