Achtung!

• Trage während des gesamten Ausrichtungsprozesses Sicherheitsbrillen.
• Vermeide es, das Band direkt am Spiegel anzubringen.
• 8 mA oder 11 % sollten ausreichen, um eine klare Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Stelle immer sicher, dass der Weg zwischen dem Laser und seinem Ziel frei ist. Erlaube niemals Fremdkörper zwischen dem Laser und seinem Ziel. Schließe immer die Abdeckung, bevor du den Laser zündest. Schau während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Der Laserstrahl, der von Spiegel 1 reflektiert wird und dann auf Spiegel 2 trifft, wird dann auf Spiegel 3 treffen. Das bedeutet, dass, wenn das Laserrohr ordnungsgemäß auf Spiegel 1 ausgerichtet ist und Spiegel 1 auf Spiegel 2 ausgerichtet ist, das Ausrichten von Spiegel 2 ihn auch auf Spiegel 3 ausrichtet.

Benötigte Werkzeuge: Abdeckband

Schritt 1: Befestige ein Stück Abdeckband am Rahmen von Spiegel 3.

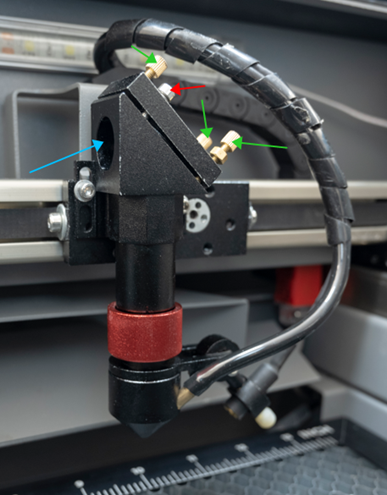

Der Teil, der durch die grünen Pfeile angezeigt wird: Spiegel 3 Stellschraube
Der Teil, der durch den blauen Pfeil angezeigt wird: Spiegel 3 Rahmen
Der Teil, der durch den roten Pfeil angezeigt wird: Spiegel 3

Schritt 2: Setze die Sicherheitsbrille auf, schalte das Gerät ein und stelle die Leistung auf 11 % oder niedriger ein.

Schritt 3: Schließe die Abdeckung.

Schritt 4: Zünde den Laser.

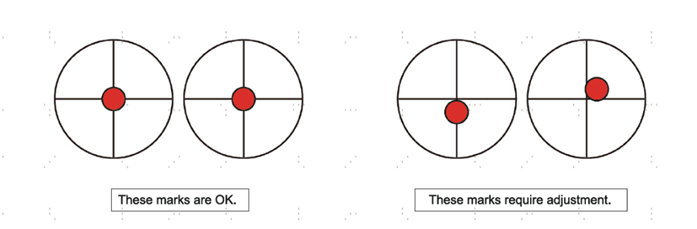

Schritt 5: Überprüfe, ob das verbrannte Loch auf dem Band sich in der Mitte befindet.

Falls nicht,

Schritt 6: Schalte die Stromversorgung deines Lasers aus.

Hinweis: Wenn das letzte verbrannte Loch weit daneben liegt, musst du möglicherweise die Montageschrauben von Spiegel 2 lockern, um ihn in eine bessere Position zu schieben, bevor du die Stellschrauben feinabstimmst.

Die Teile, die durch die roten Pfeile angezeigt werden: Montageschrauben

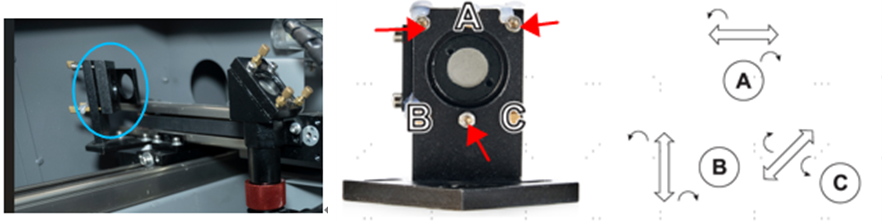

Schritt 7: Drehe die Stellschrauben von Spiegel 2 vorsichtig, um den Winkel und die Position von Spiegel 2 anzupassen.

Hinweis:

• Jede Schraube passt eine andere Position oder einen anderen Winkel an.
• Behalte im Auge, welche Schraube du einstellst und die Richtung der Einstellung.
• Drehe die Schraube nicht mehr als ¼ Umdrehung auf einmal. Teste die Position des Lasers nach jeder Anpassung, um den Effekt jeder Änderung zu erkennen.

Schritt 8: Wenn du mit der Einstellung der Stellschrauben von Spiegel 2 fertig bist, wiederhole die Schritte 2–7, bis das verbrannte Loch perfekt in der Mitte des Bandes auf Spiegel 3 liegt.
