Achtung!

• Trage während des gesamten Ausrichtungsprozesses Sicherheitsbrillen.
• Vermeide es, das Klebeband direkt an einem der Spiegel anzubringen.
• 8 mA oder 11% sollten ausreichen, um eine klare Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Stelle immer sicher, dass der Weg zwischen dem Laser und seinem Ziel frei ist. Lasse niemals Fremdkörper zwischen den Laser und sein Ziel gelangen. Schließe immer die Abdeckung, bevor du den Laser zündest. Schaue während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

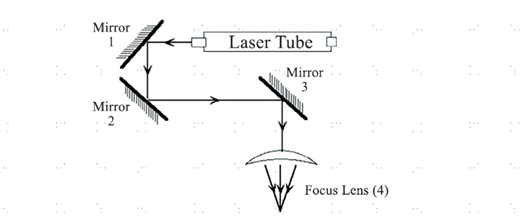

Ein perfekt ausgerichteter Laserweg ist entscheidend für die Gesamtleistung deines Gravurgeräts. Jeder K40+ durchläuft eine vollständige Strahlausrichtung vor dem Versand. Du solltest jedoch die Ausrichtung bei der Ankunft selbst überprüfen und während des normalen Betriebs etwa wöchentlich überprüfen. Siehe das untenstehende Diagramm für die Grundlagen der Ausrichtung.

Benötigte Werkzeuge: Malerkrepp

Ausrichtung des Laserröhrens:

Die Laserröhre emittiert den Laserstrahl, der von Spiegel 1 reflektiert wird. Befolge die folgenden Schritte, um zu überprüfen, ob der Laser genau in der Mitte von Spiegel 1 trifft.

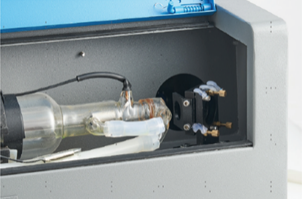

Schritt 1: Setze die Sicherheitsbrille auf und öffne die hintere Zugangstür, um die Laserröhre und Spiegel 1 freizulegen, wie gezeigt.

Schritt 2: Befestige ein Stück Malerkrepp am Rahmen des Spiegels.

Schritt 3: Schalte die Maschine ein und stelle die Leistung auf 11% oder niedriger ein.

Schritt 4: Schließe die Abdeckung.

Schritt 5: Zünde den Laser.

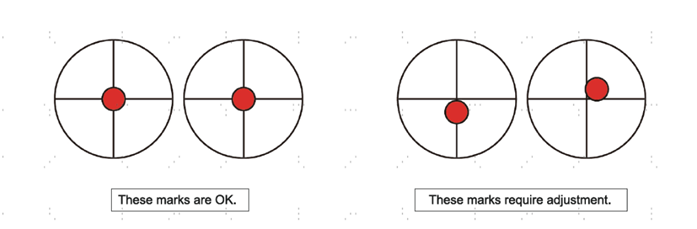

Schritt 6: Überprüfe, ob das verbrannte Loch auf dem Klebeband in der Mitte ist.

Wenn die Markierung nicht zentriert ist:

Schritt 7: Schalte den Laser aus.

Schritt 8: Justiere vorsichtig die Laserröhre in ihren Halterungen, indem du die Schrauben lockern.

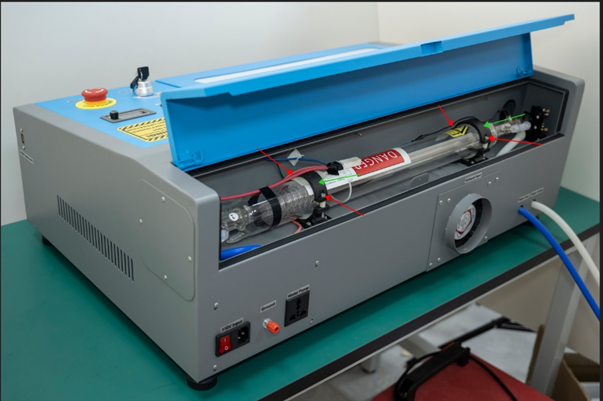

Der Teil, der durch die roten Pfeile angezeigt wird: Halterungsschraube

Der Teil, der durch die grünen Pfeile angezeigt wird: Halterung

Achtung!

• Achte darauf, die Schrauben nicht zu fest oder zu locker anzuziehen. Justiere immer nur einen Ständer auf einmal.
• Verwende Gummischeiben, um die vorhandene Unterlage zu erhöhen oder zu entfernen. Dadurch wird die Position des Lasers auf der Halterung gesenkt.
• Sobald die Höhe der Laserröhre angepasst ist, musst du die Ausrichtung von Spiegel 1, 2 und 3 überprüfen.

Schritt 9: Wenn die Justierung der Röhre abgeschlossen ist, wiederhole die Schritte 2–8, bis das verbrannte Loch perfekt in der Mitte des Klebebands liegt.
