Achtung!

• Trage während des gesamten Ausrichtungsprozesses Sicherheitsbrillen.
• Vermeide es, das Klebeband direkt am Spiegel anzubringen.
• 8 mA oder 11 % sollten ausreichen, um eine klare Markierung zu hinterlassen, ohne das Testband in Brand zu setzen.
• Stelle immer sicher, dass der Weg zwischen dem Laser und seinem Ziel frei ist. Lasse niemals Fremdkörper zwischen dem Laser und seinem Ziel zu. Schließe immer die Abdeckung, bevor du den Laser zündest. Schau während dieses Vorgangs nicht direkt durch die Abdeckung auf den aktiven Laser.

Benötigte Werkzeuge: Abdeckband

Der vom Laserrohr ausgesendete Laser wird von Spiegel 1, 2 und 3 reflektiert und gelangt schließlich durch die Linse des Laserkopfes. Sobald er im Laserkopf ist, wird er fokussiert und in das Arbeitsmaterial abgefeuert.

Um Spiegel 3 mit dem Arbeitsbett auszurichten:

Schritt 1: Ziehe den Luftunterstützungsschlauch vom Laserkopf ab.

Der Teil, der durch den roten Pfeil angezeigt wird: Luftunterstützungsschlauch

Schritt 2: Befestige ein Stück Klebeband an der Öffnung des Laserkopfes und übe leichten Druck aus. Dadurch entsteht ein Ring auf dem Band, der die Ausrichtung überprüft.

Schritt 3: Setze die Sicherheitsbrillen auf, schalte die Maschine ein und stelle die Leistung auf 11 % oder niedriger ein.

Schritt 4: Schließe die Abdeckung.

Schritt 5: Zünde den Laser.

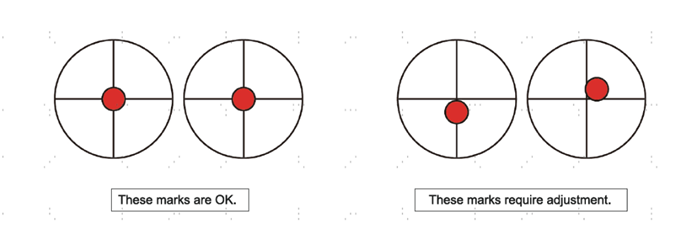

Schritt 6: Überprüfe, ob das verbrannte Loch auf dem Band in der Mitte ist.

Falls nicht,

Schritt 7: Schalte die Stromversorgung deines Lasers aus.

Hinweis: Wenn das letzte verbrannte Loch weit daneben liegt, musst du möglicherweise die Montageschrauben von Spiegel 3 lockern, um ihn in eine bessere Position zu schieben, bevor du die Stellschrauben feinabstimmst.

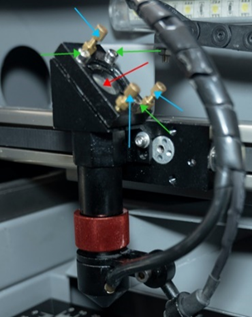

Der Teil, der durch die blauen Pfeile angezeigt wird: Stellschrauben von Spiegel 3
Der Teil, der durch die grünen Pfeile angezeigt wird: Montageschrauben von Spiegel 3
Der Teil, der durch die roten Pfeile angezeigt wird: Spiegel 3

Schritt 8: Drehe vorsichtig die Stellschrauben an Spiegel 3, um den Winkel und die Position von Spiegel 3 anzupassen.

Hinweis:

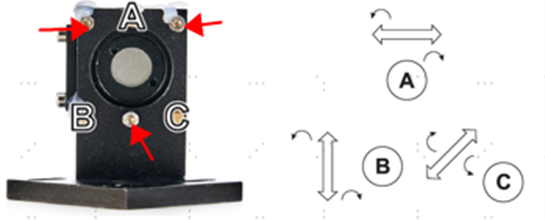

• Jede Schraube passt eine andere Position oder einen anderen Winkel an.
• Behalte im Auge, welche Schraube du justierst und die Richtung der Anpassung.
• Drehe die Schraube nicht mehr als ¼ Umdrehung auf einmal. Überprüfe die Position des Lasers nach jeder Anpassung, um den Effekt jeder Änderung zu erkennen.

Schritt 9: Wenn du mit der Anpassung der Stellschrauben von Spiegel 3 fertig bist, wiederhole die Schritte 3–8, bis das verbrannte Loch perfekt in der Mitte des Bandes liegt.

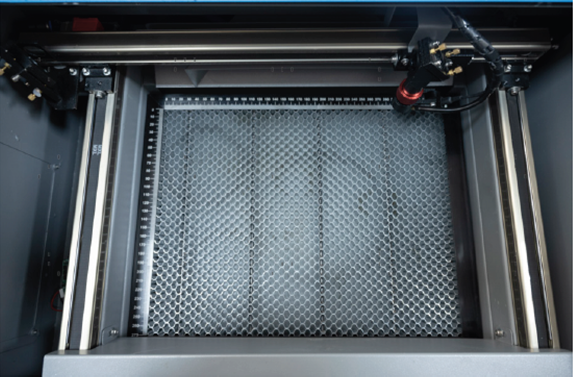

Schritt 10: Bewege den Laserkopf vorsichtig entlang der X-Achse ganz nach rechts, wie gezeigt.

Schritt 11: Wiederhole die Schritte 3–8, bis das verbrannte Loch genau in der Mitte des Bandes rechts liegt.
