Wenn andere Komponenten der Maschine mit Strom versorgt werden, die Laser-Stromversorgung jedoch nicht, stellen Sie bitte zunächst sicher, dass der Startvorgang korrekt durchgeführt wurde:

1. Schließen Sie alle Abdeckungen und stellen Sie sicher, dass alle Türschalter gedrückt sind.

2. Schalten Sie den Schlüsselschalter (oder den Laser-Steuerschalter) ein.

3. Drücken Sie die Reset-Taste und überprüfen Sie, ob die Anzeigeleuchte der Maschine gelb leuchtet und ob der LCD-Bildschirm der Laser-Stromversorgung aufleuchtet.

   Ergebnis A:

   Wenn die Kontrollleuchte gelb leuchtet, der LCD-Bildschirm jedoch immer noch nicht beleuchtet ist und keine Reaktion vom Netzteil erfolgt, müssen Sie die Eingangsspannung des Netzteils überprüfen. Siehe dazu das Video:

   Wenn die Spannung mit 220–240 V normal ist, müssen Sie das Laser-Netzteil austauschen.

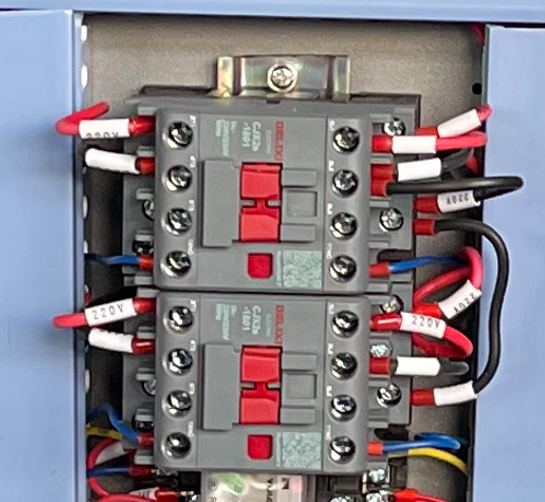

   Wenn die Spannung 0 beträgt, müssen Sie überprüfen, ob der Schütz der Maschine einrastet (wie in der Abbildung gezeigt).



   Wenn das Schütz nicht einrastet, ersetzen Sie den Laserschlüsselschalter. Wenn das Schütz einrastet, ist entweder das Schütz defekt oder die Verkabelung fehlerhaft. Dies kann durch Testen der Ausgangsspannung des Schützes mit einem elektrischen Stift überprüft werden, um festzustellen, ob Spannung anliegt. Wenn Spannung anliegt, ist die Verkabelung fehlerhaft und muss repariert werden. Wenn keine Spannung anliegt, ist das Schütz defekt und muss durch ein neues, identisches Schütz ersetzt werden.

   Ergebnis B:

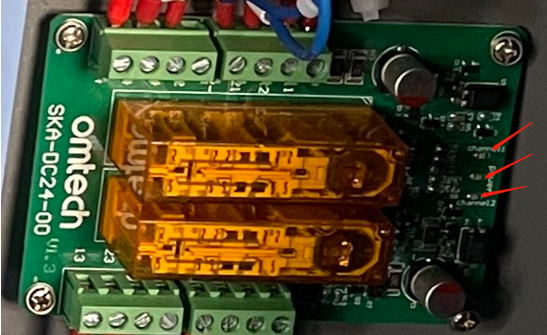

   Wenn die Kontrollleuchte rot bleibt, müssen Sie den Status des Sicherheitsrelais überprüfen. Unter normalen Bedingungen sollten nach dem Drücken der Reset-Taste drei grüne Lichter am Sicherheitsrelais aufleuchten (wie in der Abbildung gezeigt).

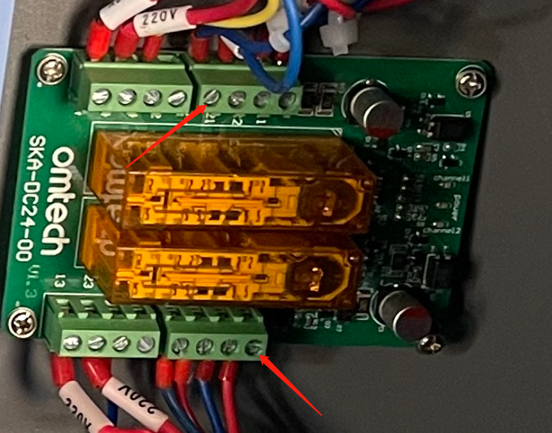

   Wenn das Sicherheitsrelais nicht aufleuchtet, müssen Sie die Stromversorgung des Sicherheitsrelais überprüfen und die Spannung an den Anschlüssen A+ und A- des Relais mit einem Multimeter messen (die normale Spannung sollte 24 V betragen).

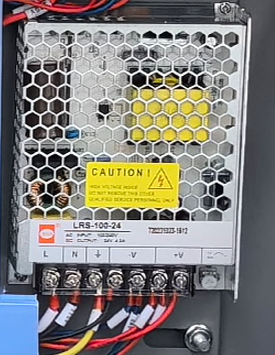

   Wenn die Spannung normal ist, das Relais jedoch immer noch nicht aufleuchtet, müssen Sie das Sicherheitsrelais austauschen. Wenn die Spannung 0 beträgt, müssen Sie die Stromversorgung des Sicherheitsrelais überprüfen. Da das Sicherheitsrelais und die Hauptplatine über dieselbe Stromversorgung gespeist werden, ist es wahrscheinlich, dass der Stromkreis unterbrochen ist oder eine schlechte Verbindung vorliegt, wenn die Hauptplatine normal funktioniert, das Relais jedoch keine Stromversorgung hat.



   Wenn das Relais immer nur ein grünes Licht anzeigt, sollten die folgenden Schritte durchgeführt werden, um die Schutzfunktion bei geöffneter Abdeckung zu testen:

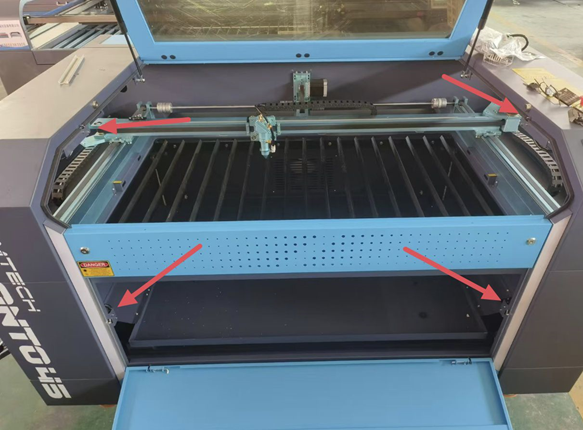

   a. Öffnen Sie die Abdeckung und drücken Sie alle Schalter manuell nach unten (wie in der Abbildung gezeigt).



   b. Drücken Sie die Reset-Taste, um den Status des Relais zu überprüfen. Wenn zu diesem Zeitpunkt drei Lichter aufleuchten, bedeutet dies, dass die Position des Türschalters falsch ist und nicht stabil gedrückt werden kann, sodass die Position des Schalters angepasst werden muss. Wenn nur noch ein Licht leuchtet, sollten kontinuierliche Messungen durchgeführt werden.

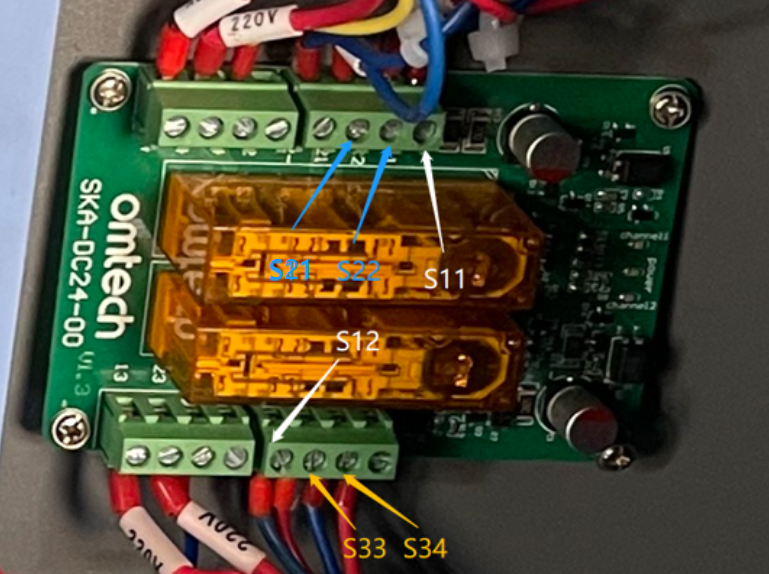

   c. Messen Sie die Durchgängigkeit zwischen S11 und S12 an der Relais-Schnittstelle sowie zwischen S21 und S22. Wenn der Schalter durchgängig ist, muss auch gemessen werden, ob die Reset-Taste beim Drücken durchgängig ist (Messen Sie zwischen S33 und S34) (wie in der Abbildung gezeigt). Wenn eine dieser Verbindungen unterbrochen ist, bedeutet dies, dass der entsprechende Schalter im Stromkreis beschädigt ist und ersetzt werden muss.
