Dieser Artikel befasst sich mit dem Problem, dass die Z-Achse oder das Arbeitsbett nicht reagiert und dabei Geräusche verursacht. Er gilt für die folgenden Modelle:

• ✅ Pronto-Serie

Je nach Status Ihrer Maschine kann der Vorgang etwa 20 bis 60 Minuten dauern.
​

Zu ergreifende Maßnahmen

1. Stellen Sie die Werkseinstellungen wieder her.
2. Überprüfen Sie die mechanischen Komponenten der Z-Achse auf Unebenheiten, Lockerungen oder Brüche. Ersetzen Sie bei Bedarf Teile, darunter:
   🔹 Riemenspannung
   🔹 Gewindestange
   🔹 Mechanische Anschlüsse
   🔹 Arbeitsbett
3. Problem weiterhin vorhanden → Öffnen Sie die Zugangsklappe und überprüfen Sie die Anzeige des Z-Achsen-Treibers.

   • ❌ Kontrollleuchte leuchtet NICHT auf ➡️ Fehlerbehebung hier.

   • ✅ Kontrollleuchte leuchtet hell ➡️ Messen Sie die Eingangsspannung des Treibers und überprüfen Sie das Ergebnis.


     Messergebnis 1: ❌ Spannung beträgt NICHT 24 V oder 36 V ➡️ Weiter zum Abschnitt Spannung beträgt NICHT 24 V oder 36 V.
     Messergebnis 2: ✅ Spannung beträgt 24 V oder 36 V ➡️ Weiter zum Abschnitt Spannung beträgt 24 V oder 36 V.

​

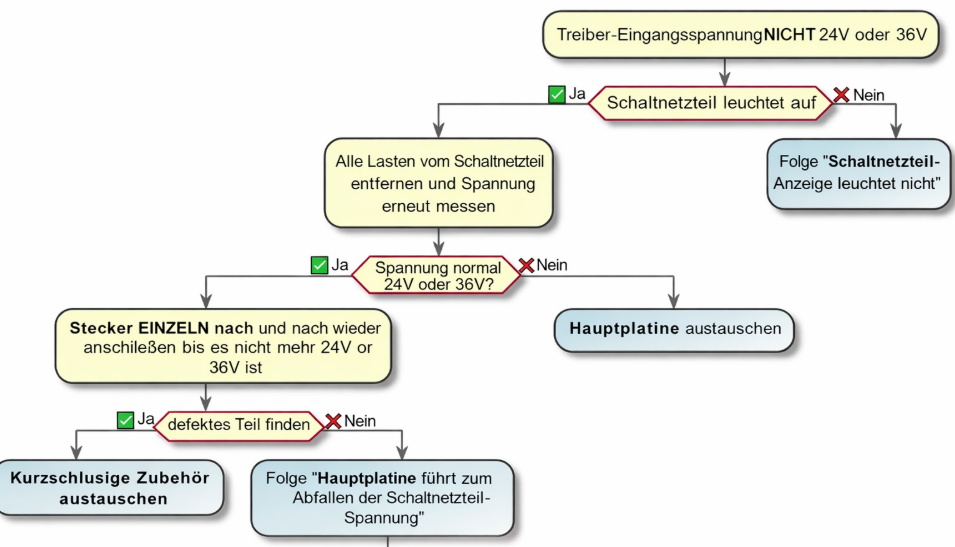

Spannung beträgt NICHT 24 V oder 36 V

➡️ Befolgen Sie das folgende Flussdiagramm ⬇️ zur Fehlerbehebung.

✅ Hauptplatine austauschen
✅ Anzeige für Schaltnetzteil leuchtet nicht
✅ Hauptplatine verursacht Spannungsabfall im Schaltnetzteil

​

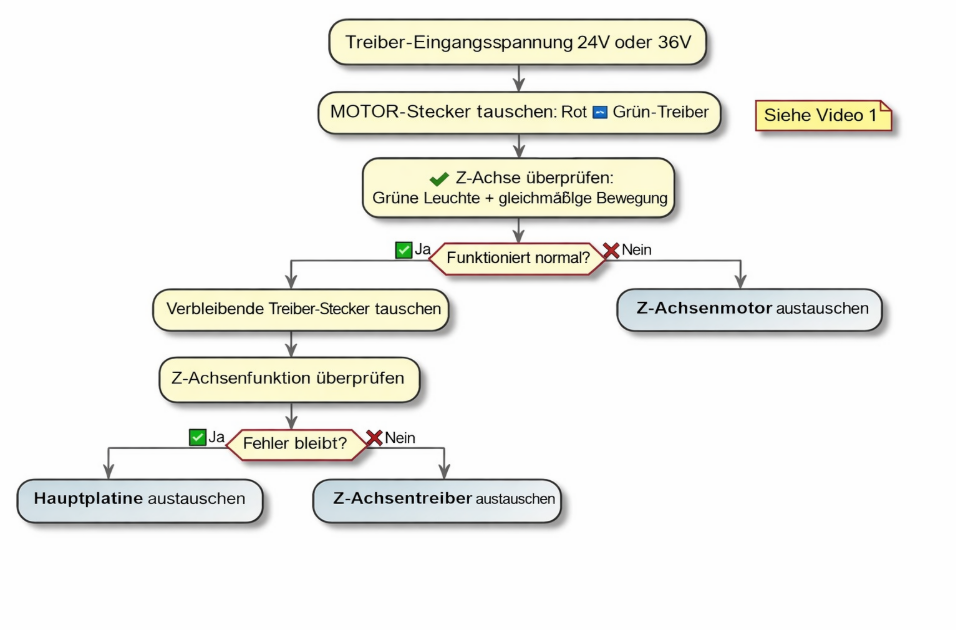

Spannung beträgt 24 V oder 36 V

➡️ Befolgen Sie das folgende Flussdiagramm ⬇️ zur Fehlerbehebung.

✅ Video 1: Motorstecker austauschen

✅ Hauptplatine austauschen
✅ Z-Achsen-Treiber austauschen
✅ Z-Achsen-Motor austauschen
