Dieser Artikel befasst sich mit dem Problem anormaler Schnitt- oder Gravurlinien und gilt für die folgenden Modelle:

✅ Maker-Serie
✅ Pronto-Serie

Je nach Zustand Ihrer Maschine kann der Vorgang etwa 10 bis 20 Minuten dauern.
​

Dicke Linien

1. Korrigieren Sie die Brennweite gemäß der Abbildung links.
2. Stellen Sie sicher, dass der Laserstrahl aus der Düse des Laserkopfs in der Mitte ist (Bild Mitte & rechts).
   • ❌Wenn nicht ➡️ Befolgen Sie die Anweisungen hier, um den Laserstrahl vom dritten Spiegel auf das Arbeitsbett auszurichten.
3. Überprüfen Sie, ob die Fokussierlinse sauber ist.

   • ❌Wenn nicht ➡️ Befolgen Sie die Anweisungen hier, um sie zu reinigen.

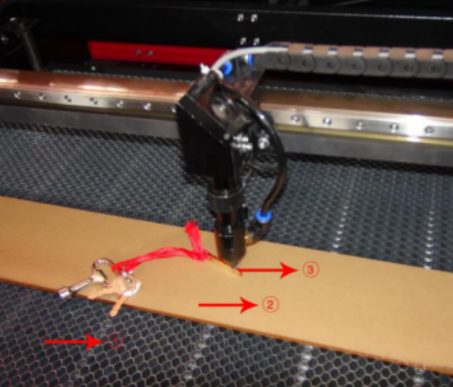

     ① Arbeitstisch ② Material ③ Fokuswerkzeug

​

Doppelte Linien oder Schattenmuster

Es ist normal, dass der Lichtfleck auf dem ersten Spiegel verschwommen oder donutförmig erscheint. Dies deutet nicht unbedingt auf eine Beschädigung der Laserröhre hin.

​

Beispiele für verzerrte Bilder

​

Zu ergreifende Maßnahmen

1. Überprüfen Sie den Status des Laserpunkts auf dem dritten Spiegel (Bild links).
   • Ergebnis 1: ❌ Punkte sind NICHT korrekt ➡️ Befolgen Sie die Anweisungen zur Fehlerbehebung für anormale Laserpunkte.
   • Ergebnis 2: ✅ Punkte sind in Ordnung ➡️ ① Reinigen Sie die Fokussierlinse und ② stellen Sie sicher, dass der Laser aus der Mitte der Düse austritt (Bild Mitte und rechts) → ❌Wenn nicht ➡️ Richten Sie den Laserstrahl vom dritten Spiegel auf das Arbeitsbett aus.

2. Muster erscheinen weiterhin als Geisterbilder entlang der X-Achse ➡️ Passen Sie den Scan-Offset an.
