Pronto & Pro | Laserstrahl-Ausrichtung
Dieser Artikel behandelt die Einrichtung der Strahlausrichtung für Ihre OMTech Pronto und Pro CO2-Lasergravur- und Schneidemaschine. Dazu gehören die benötigten Werkzeuge, die erforderlichen Einstellungen und die verschiedenen Schritte, die zur Ausrichtung Ihrer Laserstrahlspiegel erforderlich sind.
Benötigte Gegenstände
- Abdeckband- Schraubenschlüssel 8 mm
Vor dem Start
Warnung! Bitte beachten Sie bei der Ausrichtung die folgenden Sicherheitshinweise:
- Tragen Sie unbedingt eine Schutzbrille.
- Befestigen Sie das Klebeband nicht direkt an den Spiegeln.
- Stellen Sie die maximale Leistung (nicht die minimale) am Bedienfeld auf unter 15 % ein, um das Testklebeband zu markieren, ohne es zu entzünden.
Es wird empfohlen, mit 5 % zu beginnen und die Leistung schrittweise um jeweils 1 % zu erhöhen, bis der Impuls eine Markierung auf dem Klebeband hinterlässt.
- Halten Sie den Laserweg frei von Hindernissen.
- Schließen Sie die Abdeckung, bevor Sie den Laser auslösen.
- Schauen Sie nicht durch die Abdeckung auf den aktiven Laser.

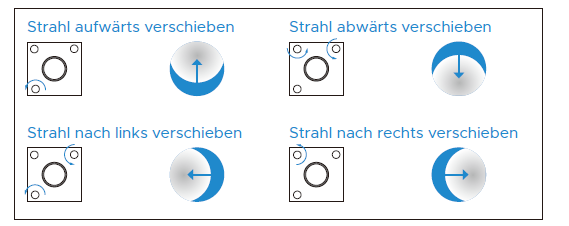

Die Grundlagen
Hinweis 1. ⚠️ Diagonale Schrauben vermeiden: Verwenden Sie die diagonale Spiegelschraube nur, wenn die Standardschrauben (oben/unten oder links/rechts) den Punkt nicht näher an die Mitte bringen können.
Hinweis 2. ✅ Für lineare Bewegung kombinieren: Drehen Sie bei Bedarf die diagonale Schraube zusammen mit einer Standardschraube (oben/unten oder links/rechts). Dadurch wird der Punkt in einer geraden Linie (vertikal oder horizontal) verschoben.
Hinweis 3. ⚠️ Schrauben stabil halten: Verhindern Sie beim Anziehen der Befestigungsmuttern eine Bewegung der Schrauben, indem Sie jede Ausrichtungsschraube fest an ihrem Platz halten.
Hinweis 4. 🔄 Einstellen – Impuls – Prüfen:
-Nehmen Sie Mikroeinstellungen vor (≤⅛ Umdrehung)-Geben Sie über die PULSE-Taste einen kurzen Impuls an den Laser-Überprüfen Sie die Punktposition auf dem Klebeband-Wiederholen Sie den VorgangNote 5. ✅ Achten Sie auf Konsistenz: Bei der Ausrichtung von Spiegel 1 zu 2 und 2 zu 3 muss der Punkt nicht perfekt in der Führungsbohrung zentriert sein – die Markierungen am nahen und fernen Ende müssen innerhalb der Begrenzung bleiben und bei jedem Impuls konsistent denselben Punkt treffen.

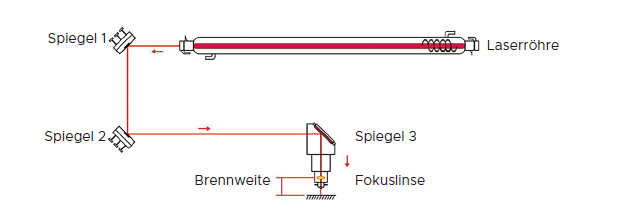

Das Bild unten veranschaulicht den Verlauf des Laserstrahls.
Von Spiegel 1 zu Spiegel 2
Die Brandspuren an Spiegel 2 sollten an der oberen linken und unteren linken Ecke übereinstimmen. Ist dies nicht der Fall, passen Sie Spiegel 1 an.
Schritt 1: Tippen Sie im Hauptmenü auf „manual“, befestigen Sie Klebeband am Rahmen von Spiegel 2 (nicht am Spiegel) und bewegen Sie Spiegel 2 mit den Richtungstasten für das Bedienfeld in die obere linke Ecke des Bettes.

Schritt 2: ⚠️Sicherheitsvorbereitung
✅ Schutzbrille tragen
✅ Leistung am Bedienfeld auf ≤15 % einstellen
✅ Abdeckung schließen
✅ Laser kurz per Impulstaste auslösen
Schritt 3: Spiegel 2 in die untere linke Ecke des Bettes verschieben, erneut die Pulstaste drücken und prüfen, ob die beiden verbrannten Löcher übereinstimmen.
✅ Zusammenfallend: Die Ausrichtung von Mirror1 zu Mirror 2 ist abgeschlossen
❌ Nicht übereinstimmend: Fahren Sie Schritt 4 vor, um Spiegel 1 anzupassen
⚠️ Konzentration auf Konsistenz: Der Punkt braucht keine perfekte Zentrierung im Führungsloch – er muss innerhalb des Randes bleiben und bei jedem Impuls gleichmäßig dieselbe Stelle treffen.

Schritt 4: Schrauben an Spiegel 1 einstellen
✅ Stromzufuhr unterbrechen, hintere Zugangsklappe öffnen und Spiegel 1 wie abgebildet finden
✅ Befestigungsschrauben (silberne Schrauben) lösen
✅ Stellschrauben pro Einstellung maximal ¼ Umdrehung drehen
✅ Drehrichtung/Wirkung jeder Schraube beobachten
✅ Nach jeder Änderung (Schritte 1–3) erneut testen
🔁 Test/Einstellung wiederholen, bis die Brennflecke oben links und unten links übereinstimmen✅ Stellschrauben an Spiegel 1 festziehen
▸ Silberne Schrauben: Befestigungsschrauben
▸ Kupferschrauben: Stellschrauben

Von Spiegel 2 zu Spiegel 3
Die Brandspuren auf Spiegel 3 (Laserkopf) in der linken und rechten unteren Ecke sollten übereinstimmen. Falls nicht, justieren Sie Spiegel 2.
Schritt 1: Kleben Sie Klebeband an den Rahmen von Spiegel 3 und verschieben Sie ihn in die linke untere Ecke.

Schritt 2:⚠️Sicherheitsvorkehrungen
✅ Schutzbrille tragen
✅ Leistung am Bedienfeld auf ≤15 % einstellen
✅ Abdeckung schließen
✅ Laser kurz per Impulstaste auslösen
Schritt 3: Spiegel 3 (Laserkopf) in die untere rechte Ecke bewegen, die Impulstaste erneut drücken und prüfen, ob die beiden gebrannten Löcher übereinstimmen.
✅ Übereinstimmend: Ausrichtung von Spiegel 2 auf Spiegel 3 abgeschlossen
❌ Nicht übereinstimmend: Mit Schritt 4 fortfahren, um Spiegel 2 anzupassen
⚠️ Konstanz ist wichtig: Der Punkt muss nicht perfekt im Führungsloch zentriert sein – er muss innerhalb der Begrenzung bleiben und bei jedem Impuls denselben Punkt treffen.
Schritt 4: Schrauben an Spiegel 2 einstellen
✅ Strom abschalten, Tür öffnen und Spiegel 2 wie abgebildet suchen
✅ Befestigungsschrauben (rote Pfeile) lösen
✅ Stellschrauben pro Einstellung maximal ¼ Umdrehung drehen
✅ Drehrichtung/Wirkung jeder Schraube beobachten
✅ Nach jeder Änderung (Schritte 1–3) erneut testen
🔁 Test/Einstellung wiederholen, bis die Brennflecke unten links und unten rechts übereinstimmen✅ Stellschrauben an Spiegel 2 festziehen
▸ Roter Pfeil: Stellschraube an Spiegel 2
▸ Blauer Pfeil: Rahmen von Spiegel 2
▸ Grüner Pfeil: Spiegel 2

Von Spiegel 3 zum Arbeitstisch
Die Brandspur der Düsenspitze sollte exakt zentriert sein. Falls nicht, justieren Sie Spiegel 3.
Schritt 1: Trennen Sie den Luftschlauch. Kleben Sie Klebeband fest auf die Öffnung des Laserkopfes, um einen sichtbaren Ringabdruck zu erzeugen.

Schritt 2: ⚠️ Sicherheitsvorkehrungen
✅ Schutzbrille tragen
✅ Leistung am Bedienfeld auf ≤15 % einstellen
✅ Abdeckung schließen
✅ Laser kurz per Impulstaste auslösen
Schritt 3: Position der Brandmarke und des Rings prüfen.
✅ Zentriertes Loch: Ausrichtung von Spiegel 3 auf die Arbeitsfläche abgeschlossen
❌ Nicht zentriert: Mit Schritt 4 fortfahren, um Spiegel 3 zu justieren

Schritt 4: Schrauben an Spiegel 3 einstellen
✅ Strom abschalten und Spiegel 3 wie abgebildet suchen
✅ Die silbernen Befestigungsschrauben (grüne Pfeile) lösen
✅ Stellschrauben pro Einstellung maximal ¼ Umdrehung drehen
✅ Richtung und Wirkung jeder Schraube beobachten
✅ Nach jeder Änderung (Schritte 1–3) erneut testen
🔁 Test/Einstellung wiederholen, bis der Brennstrahl an der Düsenspitze perfekt zentriert ist
✅ Stellschrauben an Spiegel 3 festziehen
▸ Kupferschrauben: Stellschraube an Spiegel 3 (Bild links)
▸ Silberne Schrauben: Rahmen von Spiegel 3 (Bild links)
▸ Zentrale Bohrung: Spiegel 3 (Bild links)
▸ Schraubenrichtung und Punktbewegung (Bild rechts)
