Beispiel für eine Fehleranzeige

​

Zu ergreifende Maßnahmen

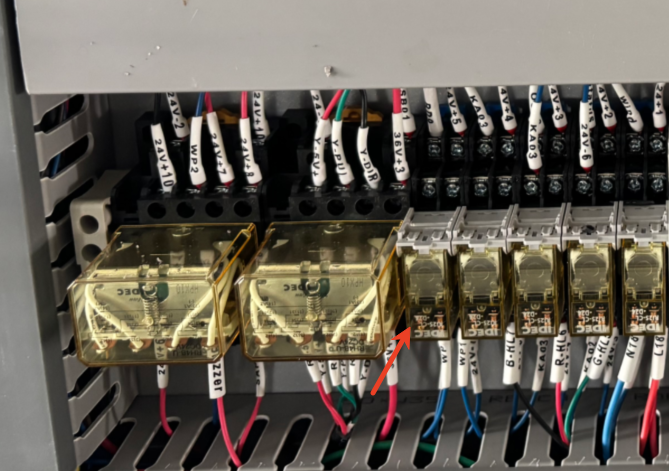

1. Öffnen Sie den rechten Schaltkasten und überprüfen Sie die Kontrollleuchten für KA5 (siehe Abb. 2).

• ✅ Kontrollleuchte KA5 leuchtet auf ➡️ Ersetzen Sie das KA5-Relais.
• ❌ KA5 leuchtet NICHT auf → Kurzschluss-Wasserschutzstecker (siehe Abb. 3).
  • ✅ Kontrollleuchte KA5 leuchtet auf ➡️ Ersetzen Sie den Endschalter oder den Wasserkühlungsstecker.
  • ❌ KA5 leuchtet immer noch nicht auf → Fahren Sie mit Schritt 2 fort 👇.

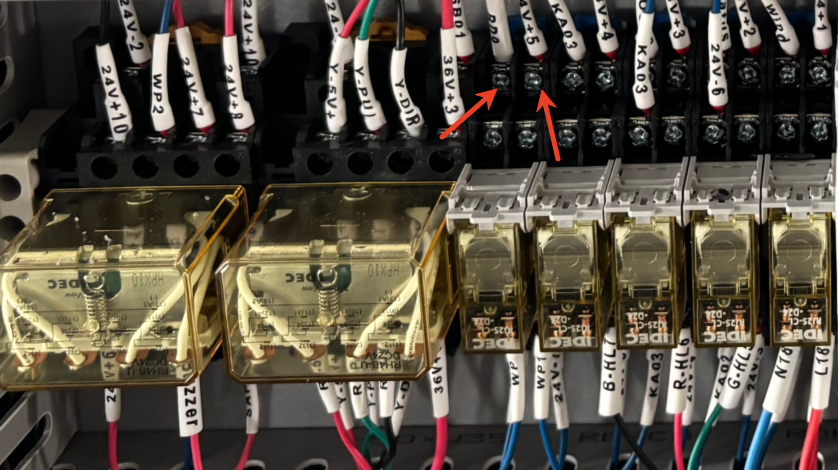

2. Halten Sie den Wasserkühlerstecker kurzgeschlossen (siehe Abb. 4) und messen Sie die Eingangsspannung des KA10-Relais (siehe Abb. 5).

• ✅ Normale 5 V oder 24 V + ❌ Dunkle KA5 ➡️ Ersetzen Sie das KA5-Relais.
• ❌ Anormale Spannung → Wenden Sie sich an den OMTech-Kundendienst.
