Dieser Artikel befasst sich mit dem Problem, dass das Bedienfeld nicht leuchtet, und gilt für die folgenden Modelle.

✅ Maker-Serie
✅ Pronto-Serie
✅ Pro-Serie
✅ Serie Polar+

Je nach Status Ihres Geräts kann der Vorgang etwa 5 bis 60 Minuten dauern.
​

Fehlfunktion

⚠️ Die Richtungstasten des Bedienfelds funktionieren NICHT wie vorgesehen, einschließlich der folgenden vier Situationen nach dem Drücken einer Taste:
1️⃣ Der Laserkopf reagiert NICHT.
2️⃣ Der Laserkopf bewegt sich rückwärts.
3️⃣ Der Laserkopf bewegt sich NUR in eine Richtung, unabhängig davon, welche Taste gedrückt wird.
4️⃣ Das Bedienfeld zeigt den Fehlercode jog distance is 0 an.

​

Kein Soundeffekt oder keine Reaktion

➡️ Ersetzen Sie das Bedienfeld.
​

Bewegungen in die entgegengesetzte Richtung

Beispiel: Der Laserkopf bewegt sich nach oben, wenn die Abwärts-Taste gedrückt wird.

• Öffnen Sie in RDWorks Vendor param → Passwort: rd8888.
• Aktivieren Sie das Kontrollkästchen vor Invert direction. Führen Sie diesen Schritt nur aus, wenn Sie sicher sind, dass die Tasten die Achse in die entgegengesetzte Richtung bewegen.

  ​

Bewegungen nur in eine Richtung

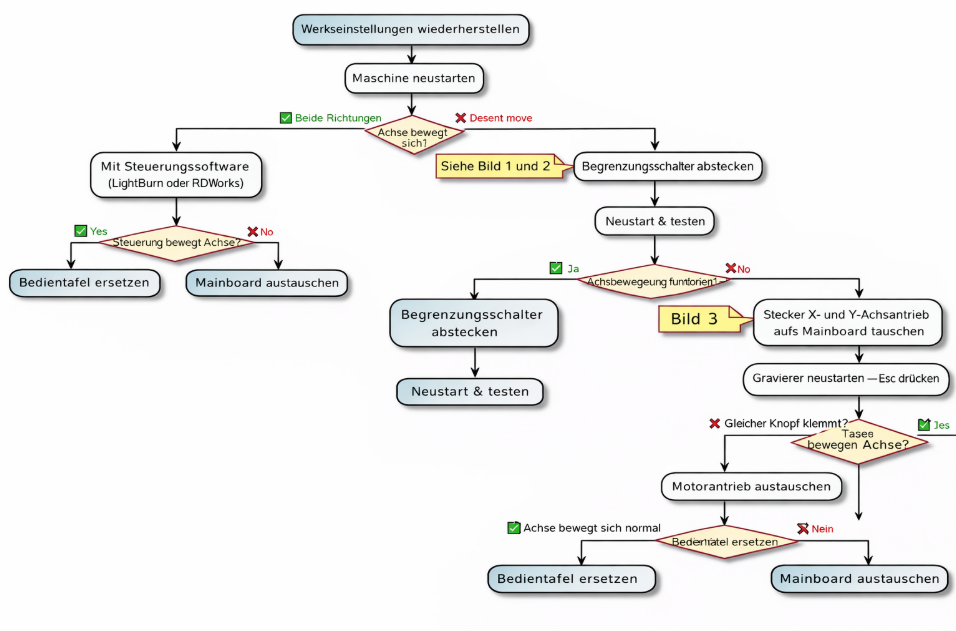

➡️ Befolgen Sie das unten stehende Flussdiagramm, um Fehler zu beheben und das defekte Teil zu ermitteln.

1. Wiederherstellen der Werkseinstellungen
2. Ersetzen des Bedienfelds
3. Ersetzen der Hauptplatine
4. Ersetzen des Endschalters
5. Ersetzen des Motortreibers

Abbildung 1 und 2: Der Endschalteranschluss auf der Hauptplatine (Abbildung links und Mitte)
Abbildung 3: Vertauschen Sie die Stecker der X- und Y-Achse auf der Hauptplatine (Abbildung rechts)

​

Fehlercode: Jog Distance Is 0

➡️ Stellen Sie die Jog-Entfernung ein oder drücken Sie die markierte Taste, um von Jog-Modus zu Dauerbetrieb umzuschalten.
